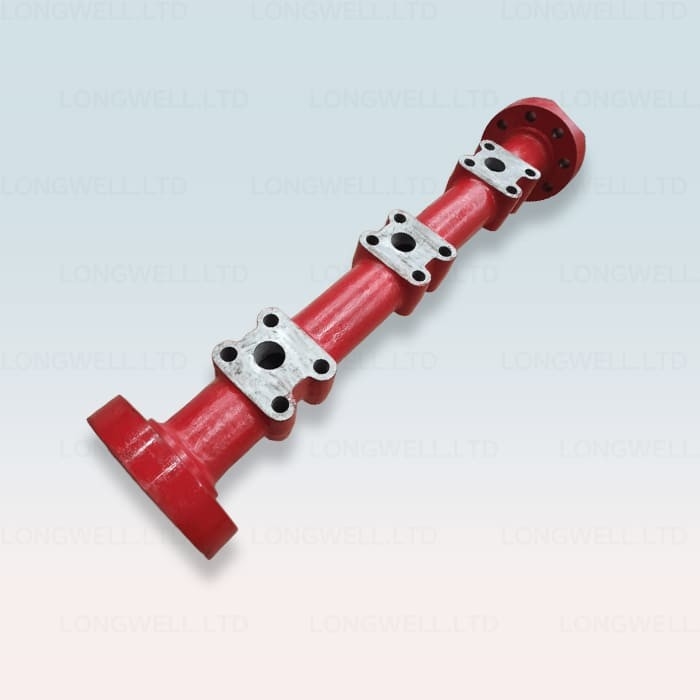

Manifold de la bomba de barro de acero de alto cromo

El colector de descarga se conecta con 3 bloques de cilindros simultáneamente también. Tiene dos puertos en el lado izquierdo y derecho. El fluido de perforación se puede descargar desde el lado izquierdo o derecho.

El filtro de descarga se instalará en el otro lado del colector de descarga.

Antes de reparar el colector de descarga de barro, primero se debe abrir la válvula de derivación en la línea de liberación de presión y dejar que la presión en el colector de descarga se libere a cero.

Después de ajustar y alinear bien cada parte, utilice una llave de torsión para apretar los tornillos de conexión entre el colector de succión,el colector de descarga y los bloques de cilindros, respectivamente, al par especificado,.

¿Cómo instalar el colector de descarga y el colector de accesorios?

(1) Lavar bien la cara de contacto entre el colector de descarga y los bloques del cilindro, instalar el anillo de sellado y colocarlo en los bloques del cilindro.

(2) De acuerdo con los requisitos del colector de descarga, instale el colector accesorio (de 5 o 4 vías), amortiguador de pulsación de descarga, válvula de alivio, válvula de derivación y línea de liberación de presión, etc.Los pares de apretamiento de los pernos y las tuercas deben cumplir el punto 12..2.1.

El colector de succión está conectado a 3 bloques de cilindros simultáneamente. Tiene tres puertos a la izquierda, centro y derecha. El fluido de perforación se puede aspirar desde la izquierda,puerto derecho o medio de acuerdo a su deseo.

¿Cómo instalar el colector de succión y el desurgente de succión?

(1) Instalar el colector de aspiración: limpiar la cara del extremo de la brida del colector de aspiración, instalar anillos de sellado y conectarlo a un bloque de tres cilindros.

(2) Instalar la aspiradora: instalar la aspiradora en el colector de aspiración.
